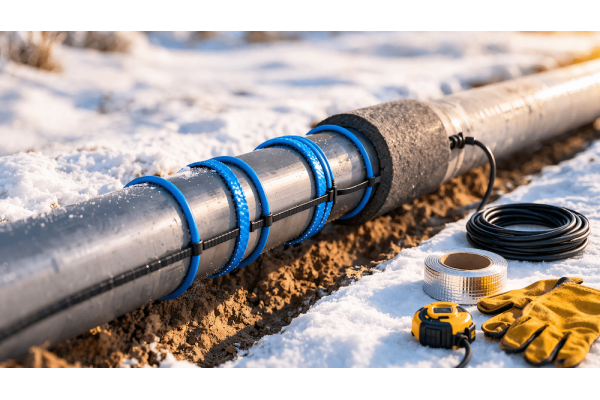

Як підібрати потужність і довжину гріючого кабелю для труби

Гріючий кабель часто використовують для захисту водопровідних труб від замерзання. Особливо це актуально для приватних будинків, дач, свердловин і зовнішніх ділянок водопроводу.

Перед покупкою кабелю зазвичай виникає два питання: якої потужності кабель вибрати і скільки метрів кабелю знадобиться для труби.

Якщо зробити правильний розрахунок заздалегідь, можна уникнути зайвих витрат і забезпечити стабільну роботу системи обігріву взимку.

Гріючий кабель для водопровідної труби допомагає підтримувати температуру труби вище точки замерзання. Такі системи часто використовують на зовнішніх трубах, вводі води в будинок, у підвалах і на ділянках водопроводу, що проходять вулицею.

Якщо ви хочете розібратися, як правильно проєктуються системи захисту від замерзання, які компоненти входять до їх складу та як виконується розрахунок для покрівлі, труб і водостоків, рекомендуємо ознайомитися з докладним керівництвом щодо систем антиобледеніння.

Посилання на статтю: «Системи антиобледеніння: принцип роботи, розрахунок, монтаж»

Від чого залежить вибір гріючого кабелю

При підборі кабелю важливо враховувати кілька параметрів.

На роботу системи впливають:

• діаметр труби
• довжина ділянки труби
• температура навколишнього середовища
• наявність утеплення
• спосіб укладання кабелю

У більшості побутових систем використовують саморегулюючий гріючий кабель, який автоматично змінює потужність залежно від температури.

Яку потужність кабелю вибрати

Для обігріву водопровідних труб найчастіше використовують кабель потужністю:

16 Вт/м

Підходить для труб з утепленням, а також для труб, що проходять всередині приміщень або в регіонах із помірними зимовими температурами.

25 Вт/м

Використовується для зовнішніх труб і ділянок водопроводу, де температура може опускатися значно нижче нуля.

30–35 Вт/м

Частіше застосовують для систем антиобледеніння, обігріву покрівлі та водостоків.

Для більшості побутових водопровідних труб достатньо кабелю 16 або 25 Вт на метр.

Які кабелі використовують для обігріву труб і антиобледеніння

У системах захисту труб від замерзання та антиобледеніння застосовують різні типи саморегулюючих кабелів. В асортименті ТеплаХатка найчастіше використовуються кабелі SRL і GRX.

SRL

Це саморегулюючий кабель, розрахований на роботу в холодних приміщеннях або на вулиці, але під захисним покриттям.

Такий кабель зазвичай застосовують:

• для обігріву водопровідних труб
• для захисту труб у підвалах і технічних приміщеннях
• для зовнішніх труб, які додатково закриваються утеплювачем

Цей тип кабелю добре підходить для побутових систем захисту труб від замерзання.

GRX

Кабель GRX призначений для більш складних умов експлуатації.

Його особливості:

• наявність екрануючого обплетення
• підключення до заземлення
• більш товста струмопровідна жила
• посилена захисна оболонка
• захист від ультрафіолетового випромінювання

Такі кабелі частіше використовують:

• у системах сніготанення
• для обігріву покрівлі
• для водостоків
• на відкритих ділянках, де кабель піддається впливу сонця та опадів

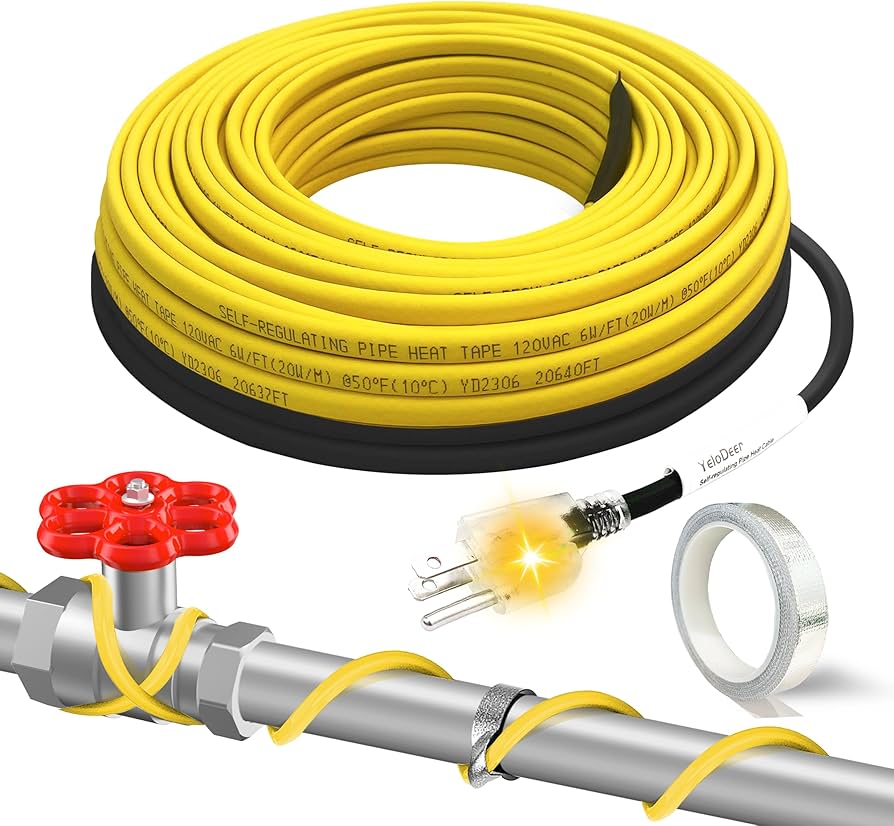

Як розрахувати довжину гріючого кабелю

Довжина кабелю залежить від способу укладання.

Укладання вздовж труби

Це найпростіший спосіб.

Якщо довжина труби 15 метрів, то при укладанні однією лінією знадобиться 15 метрів кабелю.

Якщо кабель укладається двома лініями:

15 м труби × 2 = 30 метрів кабелю.

Укладання спіраллю

Іноді кабель укладають навколо труби витками.

Такий спосіб застосовують:

• на трубах великого діаметра
• при сильних морозах
• якщо потрібно збільшити потужність нагріву

При спіральному укладанні довжина кабелю збільшується приблизно на 30–50%.

Після вибору потужності та довжини кабелю важливо правильно виконати його укладання. Від схеми монтажу залежить рівномірність прогріву труби, споживання електроенергії та строк служби всієї системи.

Посилання на статтю: «Як правильно укласти гріючий кабель на трубу: схеми монтажу та поширені помилки»

Чи можна різати саморегулюючий кабель

Саморегулюючий гріючий кабель можна відрізати на потрібну довжину. Це одна з його головних переваг порівняно з резистивними кабелями, які випускаються готовими секціями фіксованої довжини.

Кабель можна різати практично в будь-якому місці. Після цього необхідно правильно встановити кінцеву муфту і підключити живильний провід.

Однак важливо враховувати рекомендації виробника щодо максимальної довжини кабелю, тому що при запуску системи виникає підвищений пусковий струм.

Наприклад, для деяких типів саморегулюючого кабелю допустима довжина може становити:

• кабель 16 Вт — до 90 метрів
• кабель 25 Вт — до 70–80 метрів
• кабель 35 Вт — до 70–80 метрів

Якщо зробити занадто довгий відрізок, збільшується навантаження на електричну мережу і автомат захисту може спрацьовувати при запуску системи.

Під час вибору довгих ділянок кабелю також необхідно враховувати пускові струми. Саме від них залежить правильний підбір автоматичного вимикача, який захистить систему та не вимикатиметься під час запуску.

Посилання на статтю: «Який автомат ставити на саморегулюючий гріючий кабель»

Як впливає утеплення труби

Дуже важливо утеплити трубу.

Якщо труба без утеплення, кабель працюватиме майже постійно.

Якщо труба утеплена, система вмикатиметься значно рідше і споживатиме менше електроенергії.

Правильна схема монтажу:

• труба
• гріючий кабель
• утеплювач
• захисна оболонка

Який кабель вибрати для труби 20, 25 і 32 мм

Діаметр труби також впливає на вибір потужності і спосіб укладання кабелю.

Труба 20 мм

Зазвичай достатньо кабелю 16 Вт/м, укладеного однією лінією. При зовнішньому монтажі іноді використовують дві лінії.

Труба 25 мм

Частіше застосовують кабель 16 Вт/м, укладений двома лініями. При сильних морозах можна використовувати кабель 25 Вт/м.

Труба 32 мм

Зазвичай використовують кабель 16 Вт/м, укладений двома лініями, або кабель 25 Вт/м для зовнішніх труб.

Такі рішення часто використовують для обігріву водопровідних труб на вулиці, де ризик замерзання особливо високий.

Як правильно укладати гріючий кабель на трубі

Кабель можна укладати кількома способами.

Укладання вздовж труби

Це найпоширеніший варіант.

Кабель укладають вздовж труби. Найчастіше його розміщують в нижній частині труби, тому що саме знизу труба починає промерзати в першу чергу.

При необхідності кабель можна укласти двома або трьома лініями.

Укладання спіраллю

Іноді кабель укладають навколо труби витками.

Такий спосіб використовують:

• для труб великого діаметра
• при сильних морозах
• коли потрібно збільшити потужність нагріву

Незалежно від обраної схеми монтажу важливо дотримуватися мінімального радіуса вигину кабелю та правильно закріплювати його на поверхні труби. Це дозволить уникнути пошкоджень і забезпечити рівномірне нагрівання по всій довжині.

Посилання на статтю: «Як правильно встановити саморегулюючий кабель на трубу»

Чим закріпити гріючий кабель

Після укладання кабель необхідно закріпити на трубі перед встановленням утеплювача.

Для фіксації використовують:

Алюмінієвий скотч

Добре фіксує кабель і допомагає рівномірно розподіляти тепло по поверхні труби.

Армований скотч

Підходить для фіксації кабелю при монтажі.

Тканинна ізолента

Також може використовуватися для кріплення кабелю.

Пластикові стяжки

Іноді застосовуються тимчасово, але з часом пластик може пересихати і ламатися.

Навіть правильно розрахована система працюватиме ефективно лише за умови використання відповідного терморегулятора. Автоматика дозволяє підтримувати необхідну температуру та знижує споживання електроенергії протягом усього опалювального сезону.

Посилання на статтю: «Який вибрати терморегулятор для саморегулюючого кабелю»

Висновок

При виборі гріючого кабелю важливо правильно підібрати потужність і довжину кабелю. Для більшості побутових водопровідних труб використовують саморегулюючий кабель потужністю 16 або 25 Вт на метр.

Правильний розрахунок, грамотне укладання кабелю і утеплення труби забезпечують стабільну роботу системи і захист водопроводу від замерзання.

Якщо виникають сумніви при розрахунку системи, спеціалісти інтернет-магазину ТеплаХатка допоможуть підібрати гріючий кабель і розрахувати систему обігріву.

Часті запитання

Чи можна укладати кабель тільки зверху труби?

Краще укладати кабель знизу труби або по нижній частині. Саме там найчастіше починається замерзання.

Чи можна укладати кабель всередину труби?

Для цього використовуються спеціальні кабелі з харчовою оболонкою. Звичайні кабелі для цього не призначені.

Чи потрібно утеплювати трубу з гріючим кабелем?

Так. Утеплення значно знижує тепловтрати і зменшує витрати електроенергії.

Чи можна використовувати один кабель на кілька труб?

Іноді це можливо, але частіше кожну трубу обігрівають окремою лінією кабелю.
