Як правильно встановити саморегулюючий кабель на трубу

Саморегулюючий гріючий кабель використовують для захисту водопровідних труб від замерзання. Особливо це актуально для приватних будинків, дач, свердловин і зовнішніх ділянок водопроводу.

Така система дозволяє підтримувати температуру труби вище точки замерзання і запобігає утворенню льоду навіть при сильних морозах.

Гріючий кабель застосовують:

• на зовнішніх водопровідних трубах
• на вводі води в будинок
• на трубах у підвалах і неопалюваних приміщеннях
• на ділянках водопроводу, що проходять по вулиці

Щоб система працювала ефективно і безпечно, важливо правильно виконати монтаж кабелю.

Перед початком монтажу рекомендується заздалегідь розрахувати потужність системи, визначити необхідну довжину кабелю та вибрати відповідний спосіб обігріву. Це дозволить уникнути помилок під час встановлення та забезпечить стабільну роботу системи в зимовий період.

Посилання на статтю: «Як підібрати потужність і довжину гріючого кабелю для труби»

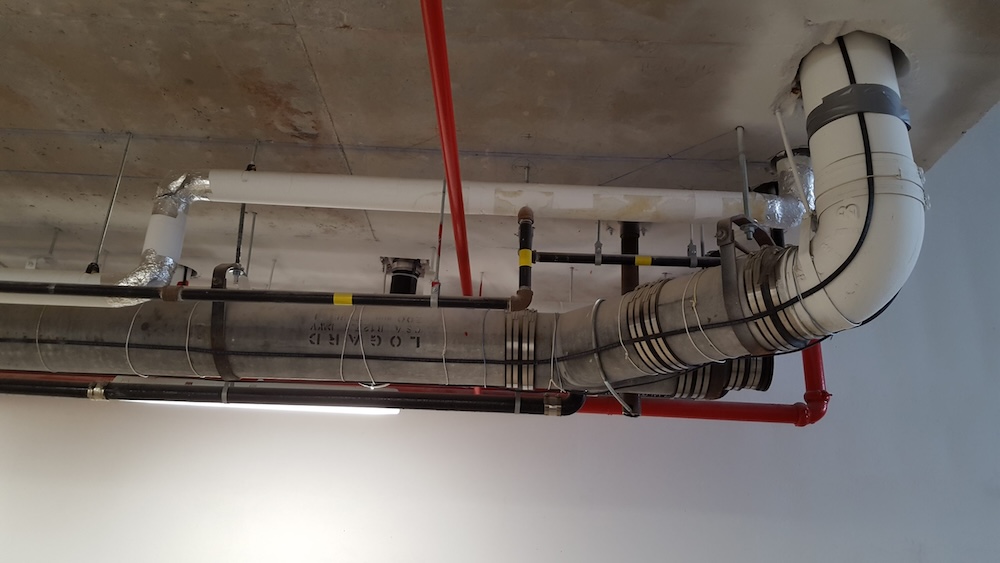

Основні способи укладання гріючого кабелю

Існує два основні способи встановлення саморегулюючого кабелю на трубу.

Укладання вздовж труби

Це найпростіший і найпоширеніший спосіб монтажу.

Кабель укладають вздовж труби однією або кількома лініями. Такий варіант добре підходить для більшості побутових систем обігріву.

Кількість ліній залежить від діаметра труби і потужності кабелю.

Наприклад:

• для труби невеликого діаметра достатньо однієї лінії кабелю
• для труб більшого діаметра використовують дві лінії
• при сильних морозах іноді укладають три лінії

Укладання спіраллю

Іноді кабель укладають навколо труби витками.

Такий спосіб використовують:

• для труб великого діаметра
• при дуже низьких температурах
• коли потрібно збільшити потужність нагріву

При спіральному укладанні довжина кабелю збільшується приблизно на 30–50%.

Вибір схеми укладання залежить від діаметра труби, кліматичних умов і необхідної потужності обігріву. Детально всі варіанти монтажу, їх переваги та найпоширеніші помилки розглянуті в окремій статті.

Посилання на статтю: «Як правильно укласти гріючий кабель на трубу: схеми монтажу та поширені помилки»

Де краще розміщувати кабель на трубі

При укладанні вздовж труби краще розміщувати кабель у нижній частині труби.

Саме знизу труба найчастіше починає промерзати. Це пов’язано з тим, що холодне повітря опускається вниз, а також з особливостями теплообміну.

Тому правильне встановлення кабелю знизу труби дозволяє швидше компенсувати тепловтрати і ефективніше захищати водопровід від замерзання.

Чим закріпити гріючий кабель

Після укладання кабель необхідно закріпити на трубі перед встановленням теплоізоляції.

Для фіксації зазвичай використовують:

Алюмінієвий скотч
Добре фіксує кабель і допомагає рівномірно розподіляти тепло по поверхні труби.

Армований скотч
Підходить для фіксації кабелю при монтажі.

Тканинна ізоляційна стрічка
Також може використовуватися для кріплення кабелю.

Пластикові стяжки
Іноді застосовуються для тимчасової фіксації кабелю. Однак з часом пластик може пересихати і ламатися.

Чи потрібно утеплювати трубу

Утеплення труби — обов’язкова частина системи обігріву.

Якщо труба не утеплена, кабель буде працювати майже постійно, що призведе до збільшення витрат електроенергії.

Правильна схема монтажу зазвичай виглядає так:

• труба
• гріючий кабель
• теплоізоляція
• захисна оболонка

Теплоізоляція дозволяє значно знизити тепловтрати і зробити систему більш економічною.

Навіть якісно змонтований кабель не зможе працювати максимально ефективно без правильно підібраної автоматики. Використання терморегулятора дозволяє автоматично вмикати обігрів лише за потреби та значно знижує споживання електроенергії.

Посилання на статтю: «Який вибрати терморегулятор для саморегулюючого кабелю»

Що робити, якщо труба вже замерзла і кабель не можна закріпити зовні

Іноді виникає ситуація, коли труба вже замерзла, а встановити гріючий кабель зовні неможливо.

Так буває, якщо:

• труба вже закопана в землі
• труба замурована в стіні
• немає доступу до зовнішньої поверхні труби

У таких випадках деякі власники будинків використовують аварійне рішення — укладання гріючого кабелю всередину труби.

Виробники гріючих кабелів зазвичай не рекомендують такий спосіб встановлення. Стандартні саморегулюючі кабелі розраховані на монтаж зовні труби під теплоізоляцією.

Іноді у продажу можна зустріти кабелі, які позиціонуються як призначені для встановлення всередину труби. Однак на практиці такі кабелі далеко не завжди мають офіційну сертифікацію для контакту з питною водою.

Тому при використанні звичайного саморегулюючого кабелю всередині труби важливо розуміти, що це рішення приймається на ризик власника системи.

Тим не менш в аварійних ситуаціях, коли труба вже замерзла і іншого доступу немає, іноді використовують такі способи.

Кабель складають удвічі

Якщо діаметр труби дозволяє, кабель складають навпіл і вводять всередину труби.

При цьому:

• обидва кінці кабелю залишаються зовні
• з’єднувальна муфта залишається зовні труби
• підключення до силового кабелю також знаходиться зовні

Такий спосіб дозволяє уникнути необхідності герметизувати з’єднання всередині труби.

Якщо труба невеликого діаметра

Якщо діаметр труби невеликий (наприклад 20–25 мм) і кабель не можна скласти удвічі, іноді використовують інший варіант.

Кабель вводять всередину труби однією лінією, а на кінці роблять герметичну кінцеву муфту, щоб захистити кабель від потрапляння води.

Важливо розуміти, що такий спосіб зазвичай застосовують як тимчасове рішення, коли необхідно розморозити трубу або забезпечити подачу води до проведення повноцінного ремонту системи.

Після відновлення водопроводу краще встановити гріючий кабель стандартним способом — зовні труби під теплоізоляцією.

Якщо після завершення монтажу система не починає нагріватися або працює нестабільно, не варто одразу робити висновок про несправність кабелю. У багатьох випадках проблему вдається швидко виявити за допомогою кількох простих перевірок.

Посилання на статтю: «Як перевірити, чи працює саморегулюючий кабель»

Часті помилки при монтажі гріючого кабелю

При встановленні системи обігріву труб іноді допускають помилки, які можуть знизити ефективність роботи кабелю.

Найбільш поширені помилки:

• різкі вигини кабелю
• пошкодження ізоляції при монтажі
• відсутність теплоізоляції
• неправильний вибір потужності кабелю
• занадто довгі відрізки кабелю

Сильний злам кабелю може пошкодити саморегулюючу матрицю, через що кабель перестане працювати.

Правильний монтаж — лише одна зі складових надійної системи обігріву. Якщо ви хочете детальніше розібратися в розрахунку, підборі обладнання та особливостях влаштування систем захисту труб, покрівлі й водостоків від замерзання, рекомендуємо ознайомитися з нашим докладним керівництвом щодо систем антиобледеніння.

Посилання на статтю: «Системи антиобледеніння: принцип роботи, розрахунок, монтаж»

Висновок

Саморегулюючий гріючий кабель — ефективне рішення для захисту водопровідних труб від замерзання.

Правильне укладання кабелю, надійна фіксація і якісна теплоізоляція дозволяють системі працювати стабільно навіть у сильні морози.

Якщо необхідно підібрати гріючий кабель або розрахувати систему обігріву труб, спеціалісти інтернет-магазину ТеплаХатка допоможуть підібрати відповідне обладнання і розрахувати потужність системи.

Часті запитання

Чи можна укладати кабель тільки зверху труби?

Краще розміщувати кабель у нижній частині труби або по нижній стороні. Саме там найчастіше починається замерзання.

Чи можна укладати кабель всередину труби?

Стандартні саморегулюючі кабелі не призначені для встановлення всередину труби. Для цього існують спеціальні кабелі. Однак в аварійних ситуаціях іноді використовують укладання кабелю всередину труби, розуміючи можливі ризики такого рішення.

Чи можна перетинати саморегулюючий кабель?

Перетинати кабель не можна. У місцях перетину кабель буде нагрівати сам себе і сусідню ділянку кабелю. Крім того, кабель починає неправильно зчитувати температуру, що може призвести до перегріву і пошкодження системи.

Чи потрібно використовувати терморегулятор?

Терморегулятор дозволяє автоматично вмикати систему при зниженні температури і вимикати її при потеплінні, що робить роботу системи більш економічною.
