Як правильно укласти гріючий кабель на трубу - схеми монтажу і часті помилки

Гріючий кабель для труб — одне з найнадійніших рішень для захисту водопроводу від замерзання. Такі системи застосовуються у приватних будинках, на дачах, у промислових будівлях і на зовнішніх трубопроводах.

Але ефективність системи залежить не тільки від потужності кабелю. Дуже важливо правильно виконати монтаж.

Перед початком монтажу рекомендується заздалегідь визначити необхідну потужність системи та розрахувати довжину гріючого кабелю. Це дозволить вибрати оптимальну схему укладання та уникнути як недостатнього, так і надмірного обігріву труби.

Посилання на статтю: «Як підібрати потужність і довжину гріючого кабелю для труби»

Помилки під час встановлення можуть призвести до підвищеного споживання електроенергії, неправильної роботи системи або навіть пошкодження кабелю.

Розберемося, як правильно укладати гріючий кабель на трубу і які помилки трапляються найчастіше.

Куди укладають гріючий кабель

Існує два основні способи монтажу гріючого кабелю.

Ззовні труби

Кабель закріплюється вздовж труби або спіраллю, після чого труба утеплюється теплоізоляцією.

Це найпоширеніший і безпечний спосіб монтажу.

Всередині труби

Іноді кабель встановлюють всередину труби. Такий спосіб застосовують, якщо труба вже замерзла або немає можливості закріпити кабель ззовні.

Однак більшість виробників не рекомендують внутрішній монтаж. Для цього повинні використовуватися спеціальні кабелі та герметичні вводи.

Іноді на практиці кабель усе ж укладають всередину труби, але це робиться під відповідальність власника системи.

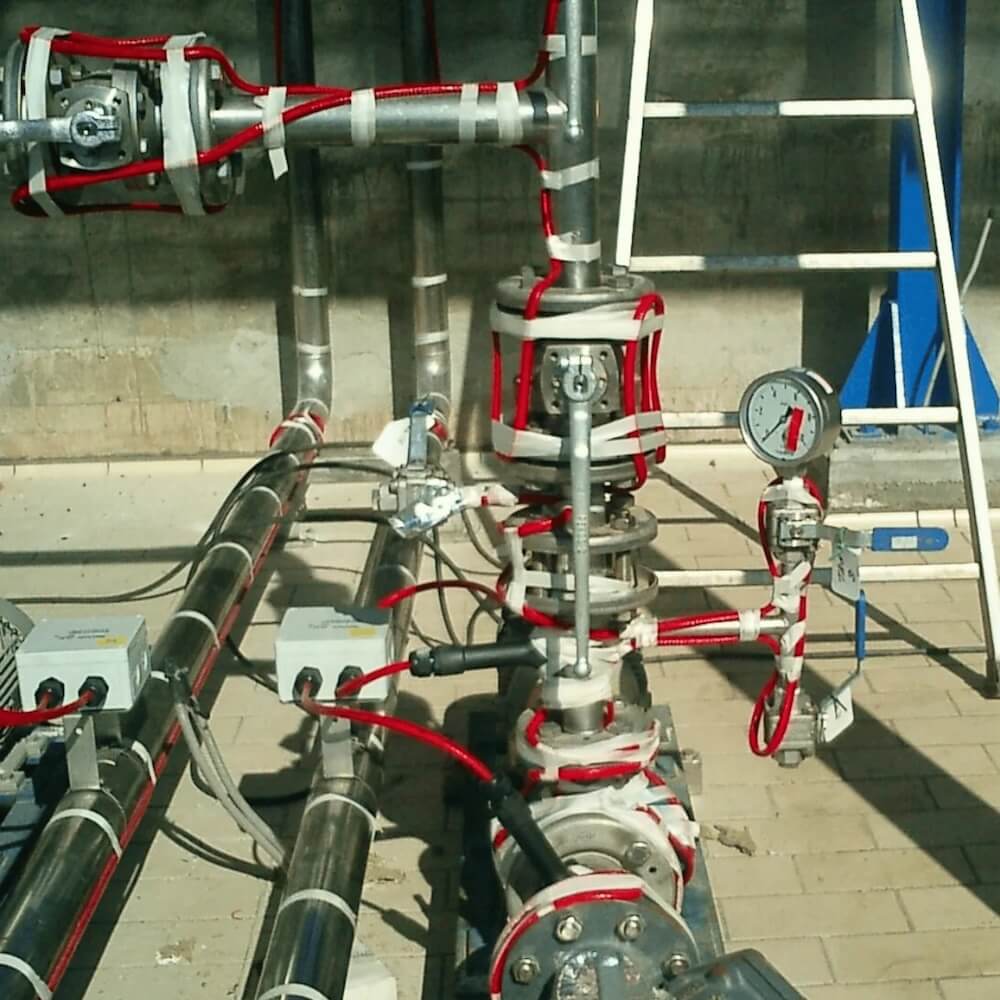

Основні схеми укладання гріючого кабелю

Для обігріву труб застосовують кілька схем монтажу.

Лінійне укладання

Кабель укладається вздовж труби.

Цей спосіб підходить для труб невеликого діаметра і помірних морозів.

Дві лінії кабелю

Іноді кабель укладають двома паралельними лініями.

Такий спосіб використовується для труб великого діаметра або при сильних морозах.

Спіральне укладання

Кабель намотується навколо труби.

Цей спосіб застосовують, якщо потрібно збільшити потужність обігріву.

Чи можна укладати кабель всередину труби

Іноді виникають ситуації, коли труба вже замерзла або знаходиться в землі і немає можливості закріпити кабель ззовні.

У таких випадках кабель іноді укладають всередину труби.

Часто його складають удвічі, якщо дозволяє діаметр труби. Тоді кінець кабелю з муфтою і силовим проводом залишається ззовні.

Якщо діаметр труби невеликий, кабель можуть укладати в одну лінію і робити герметичну кінцеву муфту.

Важливо розуміти, що більшість виробників не рекомендують такий спосіб монтажу.

Іноді продаються кабелі з так званою харчовою оболонкою, але на практиці у багатьох із них немає офіційної сертифікації для контакту з питною водою.

Тому використання кабелю всередині труби завжди залишається рішенням власника системи.

Як кріпити гріючий кабель до труби

Кабель зазвичай закріплюють на трубі за допомогою:

• алюмінієвого монтажного скотчу
• пластикових стяжок
• монтажної стрічки

Алюмінієвий скотч вважається одним із найкращих варіантів. Він не тільки фіксує кабель, але й допомагає рівномірно розподіляти тепло по поверхні труби.

Після укладання кабелю трубу обов’язково утеплюють теплоізоляцією.

Окрім схеми укладання, велике значення має дотримання всієї технології монтажу — від вибору місця розташування кабелю до правильного його закріплення та влаштування теплоізоляції. Ці етапи детально розглянуті в окремій інструкції зі встановлення саморегулюючого кабелю на трубу.

Посилання на статтю: «Як правильно встановити саморегулюючий кабель на трубу»

Чому кабель не можна перетинати

Перетини кабелю — одна з найпоширеніших помилок під час монтажу.

Якщо витки кабелю стикаються, вони починають нагрівати один одного.

Крім того, саморегулюючий кабель може неправильно зчитувати температуру навколишнього середовища.

У результаті система може працювати некоректно або споживати більше електроенергії.

Тому кабель завжди краще укладати рівномірно вздовж труби.

Який силовий провід вибрати для підключення саморегулюючого кабелю

Саморегулюючий гріючий кабель зазвичай підключається через муфту до звичайного силового кабелю.

Тому часто виникає питання — який провід краще використовувати для підключення.

У більшості побутових систем достатньо мідного кабелю перерізом 1,5 мм².

Такий провід спокійно витримує навантаження до приблизно 2 кВт.

Якщо система має більшу потужність або довжина лінії живлення велика, краще використовувати провід 2,5 мм².

Приблизна рекомендація щодо вибору перерізу:

• потужність системи до 2 кВт — кабель 1,5 мм²
• потужність системи до 3,5 кВт — кабель 2,5 мм²
• потужність системи понад 3,5 кВт — кабель 4 мм²

Також важливо враховувати пускові струми саморегулюючого кабелю, які можуть бути в кілька разів вищі за номінальну потужність.

Тому завжди краще мати невеликий запас по перерізу силового кабелю.

Під час вибору силового кабелю також важливо правильно підібрати автоматичний вимикач. Його номінал має враховувати не лише робоче навантаження, а й підвищені пускові струми саморегулюючого кабелю.

Посилання на статтю: «Який автомат ставити на саморегулюючий гріючий кабель»

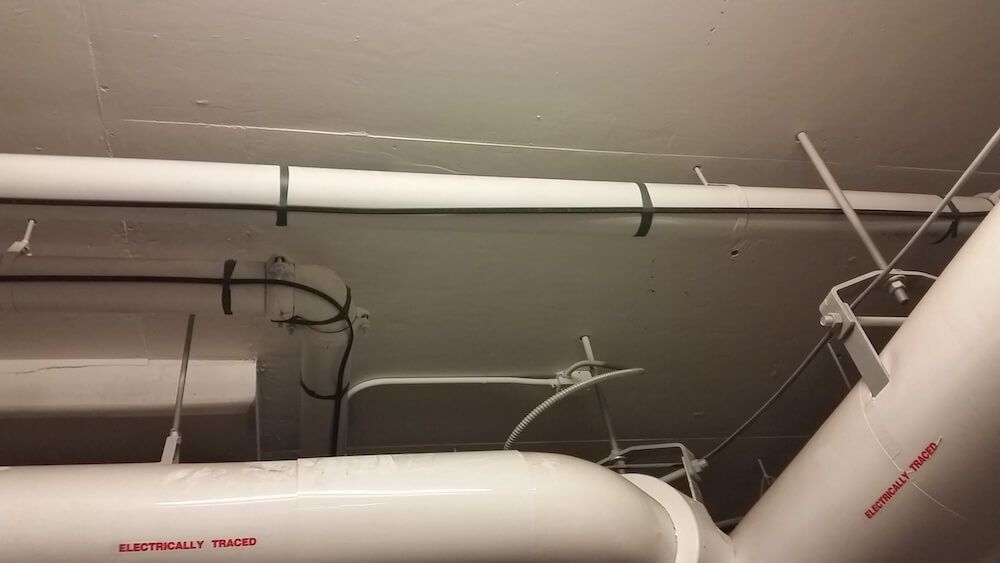

Основні помилки під час монтажу гріючого кабелю

Під час встановлення систем обігріву труб часто трапляються одні й ті самі помилки.

Найбільш поширені з них:

• відсутність теплоізоляції
• перетин витків кабелю
• неправильне розташування датчика температури
• занадто довгі лінії без автоматики
• неправильний підбір потужності кабелю

Уникнути таких помилок можна, якщо заздалегідь правильно розрахувати систему обігріву.

Після завершення монтажу бажано виконати пробний запуск системи. Це дозволить переконатися, що кабель підключений правильно, нагрівається рівномірно та готовий до експлуатації в зимовий період.

Посилання на статтю: «Як перевірити, чи працює саморегулюючий кабель»

Висновок

Під час вибору системи обігріву важливо правильно підібрати потужність кабелю і довжину лінії.

Якщо ви плануєте купити саморегулюючий гріючий кабель для труби, важливо враховувати діаметр труби, умови монтажу і температуру навколишнього середовища. Спеціалісти інтернет-магазину ТеплаХатка допоможуть підібрати відповідний кабель і комплектуючі для системи захисту труб від замерзання.

Правильне укладання — лише один з етапів створення ефективної системи захисту від замерзання. Якщо ви хочете детальніше розібратися в розрахунку, підборі обладнання та особливостях застосування гріючих кабелів для труб, покрівлі й водостоків, рекомендуємо ознайомитися з докладним керівництвом щодо систем антиобледеніння.

Посилання на статтю: «Системи антиобледеніння: принцип роботи, розрахунок, монтаж»

Часті запитання

Чи потрібно утеплювати трубу з гріючим кабелем?

Так. Без теплоізоляції кабель буде постійно компенсувати тепловтрати, що призведе до підвищеного споживання електроенергії.

Чи можна укладати кабель всередину труби?

Іноді це роблять, якщо труба вже замерзла або немає можливості закріпити кабель ззовні. Але більшість виробників не рекомендують такий спосіб монтажу.

Чи можна перетинати саморегулюючий кабель?

Ні. Навіть саморегулюючий кабель краще укладати без перетинів.

Чи потрібен терморегулятор для гріючого кабелю?

Саморегулюючий кабель може працювати і без автоматики, але терморегулятор допомагає знизити споживання електроенергії та автоматизувати роботу системи.
