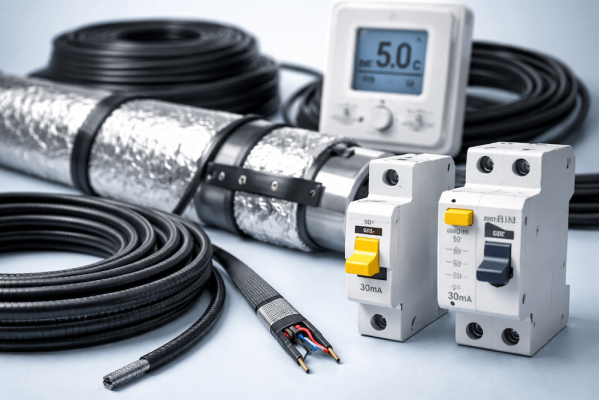

Який автомат ставити на саморегулюючий гріючий кабель
Саморегулюючий гріючий кабель широко використовують для захисту труб від замерзання, обігріву водостоків, покрівлі та різних систем антиобледеніння. При підключенні такої системи важливо правильно підібрати автоматичний вимикач.
Правильний вибір автоматики — лише один з етапів створення ефективної системи обігріву. Якщо ви хочете розібратися, як розраховуються системи антиобледеніння, які компоненти входять до їх складу та як правильно виконати монтаж, рекомендуємо ознайомитися з докладним керівництвом.
Посилання на статтю: «Системи антиобледеніння: принцип роботи, розрахунок, монтаж»
Іноді виникає ситуація: кабель вмикається, і автомат одразу вимикається. У більшості випадків проблема не в кабелі, а в неправильно підібраному захисті.
Щоб система працювала стабільно, потрібно враховувати одну особливість саморегулюючого кабелю — підвищений пусковий струм.
Що таке пусковий струм гріючого кабелю
Саморегулюючий кабель має спеціальну полімерну матрицю між двома струмопровідними жилами. Ця матриця змінює опір залежно від температури навколишнього середовища.
Коли кабель холодний, опір матриці мінімальний. У момент увімкнення через кабель проходить підвищений струм. Після прогріву опір збільшується, і струм знижується до робочого значення.
Цей короткочасний струм називають пусковим струмом.
Для саморегулюючих кабелів, які використовуються в системах обігріву труб і антиобледеніння, пусковий струм зазвичай становить приблизно у 2,4–2,5 раза більше робочої потужності кабелю.
Саме такий коефіцієнт пускового струму характерний для більшості саморегулюючих кабелів, що використовуються в побутових системах обігріву.
Приклад розрахунку пускового струму
Уявімо систему обігріву труб потужністю 1 кВт.
У робочому режимі кабель буде споживати приблизно:
1 кВт ÷ 220 В ≈ 4,5 А
Але при увімкненні система може короткочасно споживати:
1 кВт × 2,5 ≈ 2,5 кВт
Це відповідає приблизно:
2,5 кВт ÷ 220 В ≈ 11–12 А
Якщо в такій системі встановлений автомат на 10 А, він може спрацьовувати при кожному запуску кабелю.
Саме тому при виборі автомата потрібно враховувати не тільки робочу потужність, але й пусковий струм системи.
Чому автомат може вибивати
Якщо автомат розрахований тільки на робочу потужність кабелю і не враховує пусковий струм, він може вимикатися при запуску системи.
Це особливо часто відбувається в таких ситуаціях:
- довга лінія гріючого кабелю
- запуск системи при сильному морозі
- одночасне увімкнення кількох ліній
- неправильно підібраний номінал автомата
У результаті створюється враження, що кабель несправний, хоча насправді проблема в захисті.
Як підібрати автомат для саморегулюючого кабелю
При виборі автомата потрібно враховувати:
- потужність кабелю на метр
- загальну довжину кабелю
- температуру навколишнього середовища при запуску
Чим нижча температура запуску, тим вищий пусковий струм системи.
Наприклад, при запуску кабелю в мороз опір матриці мінімальний, і система може споживати значно більший струм.
Щоб правильно підібрати автоматичний вимикач, необхідно заздалегідь визначити загальну потужність системи та довжину гріючого кабелю. Від цих параметрів безпосередньо залежить навантаження на електричну мережу та вибір захисної автоматики.
Посилання на статтю: «Як підібрати потужність і довжину гріючого кабелю для труби»
Практичні обмеження довжини кабелю
Виробники вказують максимально допустиму довжину кабелю залежно від потужності та автомата. Однак у реальній експлуатації краще не працювати на граничних значеннях.
Для стабільної роботи системи зазвичай дотримуються таких рекомендацій:
- кабель 16 Вт/м — довжина відрізка до 90 метрів
- кабель 25 Вт/м — довжина відрізка до 70–80 метрів
- кабель 35 Вт/м — довжина відрізка до 70–80 метрів
Такий запас допомагає уникнути хибних спрацьовувань автомата, особливо при запуску системи в мороз і при нестабільній напрузі мережі.
Який тип автомата краще використовувати
Для більшості побутових систем обігріву застосовують автоматичні вимикачі типу C.
Вони розраховані на короткочасні пускові струми і краще підходять для підключення нагрівальних систем.
Автомати типу B можуть бути занадто чутливими і іноді вимикаються при запуску кабелю.
Чи потрібен ПЗВ
Для систем обігріву труб і антиобледеніння рекомендується встановлювати пристрій захисного відключення.
ПЗВ захищає систему при витоку струму і підвищує безпеку експлуатації.
Особливо це важливо, якщо кабель встановлений:
- на вулиці
- на металевих трубах
- на покрівлі
- у системі водостоків
У більшості випадків використовують ПЗВ зі струмом витоку 30 мА.
Якщо автоматичний вимикач вибраний правильно, але система все одно працює нестабільно або не запускається, варто перевірити й інші можливі причини. На практиці проблеми нерідко пов’язані з помилками підключення, пошкодженням кабелю або недостатньою напругою в мережі.
Посилання на статтю: «Чому може не працювати саморегулюючий гріючий кабель»
Основні помилки при виборі автомата для гріючого кабелю
При підключенні систем обігріву часто допускаються типові помилки, які призводять до нестабільної роботи або відключень.
Найбільш поширені з них:
- вибір автомата тільки за робочим струмом без урахування пускового коефіцієнта
- встановлення занадто чутливого автомата типу B
- вибір автомата з надмірним запасом, який не захищає кабель
- підключення занадто довгої ділянки кабелю без поділу на лінії
- одночасний запуск кількох контурів без урахування навантаження
- відсутність ПЗВ у системах, встановлених на вулиці або у вологому середовищі
Якщо уникнути цих помилок, система обігріву буде працювати стабільно, без хибних відключень і зайвих проблем.
Після підключення системи рекомендується виконати її пробний запуск і переконатися, що кабель коректно нагрівається, а автоматичний вимикач працює без хибних спрацьовувань. Кілька простих способів такої перевірки ми детально розглянули в окремій статті.
Посилання на статтю: «Як перевірити, чи працює саморегулюючий кабель»
Висновок
Саморегулюючий гріючий кабель при увімкненні має підвищений пусковий струм. У середньому він становить приблизно 2,4–2,5 від робочої потужності системи.
Якщо автоматичний вимикач вибраний без урахування цього параметра, він може вимикатися при запуску кабелю.
Тому при підборі автомата важливо враховувати потужність кабелю, довжину лінії, температуру запуску і практичні рекомендації виробника.
Якщо потрібно розрахувати систему обігріву труб, спеціалісти інтернет-магазину ТеплаХатка допоможуть підібрати саморегулюючий кабель, терморегулятор і захисну автоматику для стабільної та безпечної роботи системи.
Для повністю автоматичної роботи системи важливо не лише правильно підібрати автоматичний вимикач, а й використовувати відповідний терморегулятор. Він керує вмиканням і вимиканням обігріву залежно від температури, допомагаючи знизити енергоспоживання та підвищити зручність експлуатації.
Посилання на статтю: «Який вибрати терморегулятор для саморегулюючого кабелю»
Часті запитання
Який автомат ставити на саморегулюючий гріючий кабель для труб?
Автомат підбирається не тільки за робочою потужністю кабелю, але й з урахуванням пускового струму. У більшості випадків використовують автомат типу C із запасом за струмом, щоб система не вимикалася при запуску.
Чому вибиває автомат при увімкненні гріючого кабелю?
Основна причина — високий пусковий струм. У момент увімкнення кабель споживає у 2,4–2,5 раза більше, ніж у робочому режимі, і автомат може спрацьовувати.
Який автомат потрібен для гріючого кабелю 16, 25 або 35 Вт/м?
Номінал автомата залежить від загальної довжини кабелю та його потужності. Чим вища потужність і довжина, тим вище навантаження. При розрахунку обов’язково враховується пусковий струм.
Чи можна підключити гріючий кабель без автомата?
Ні, це небезпечно. Автомат захищає систему від перевантаження та короткого замикання.
Який тип автомата краще — B або C?
Для гріючого кабелю краще підходить автомат типу C, оскільки він стійкий до короткочасних пускових струмів.
Чи потрібен ПЗВ для гріючого кабелю?
Так, особливо для зовнішніх систем. ПЗВ захищає від витоків струму і підвищує безпеку.
Чи можна використовувати дифавтомат?
Так, це зручне рішення, яке об'єднує автомат і ПЗВ в одному пристрої.
Чому автомат вибиває тільки взимку?
При низькій температурі кабель споживає більше струму при запуску, тому навантаження на автомат зростає.
Чи можна підключити кілька ліній до одного автомата?
Можна, але важливо правильно розрахувати сумарне навантаження. При великих системах краще ділити на кілька ліній.
