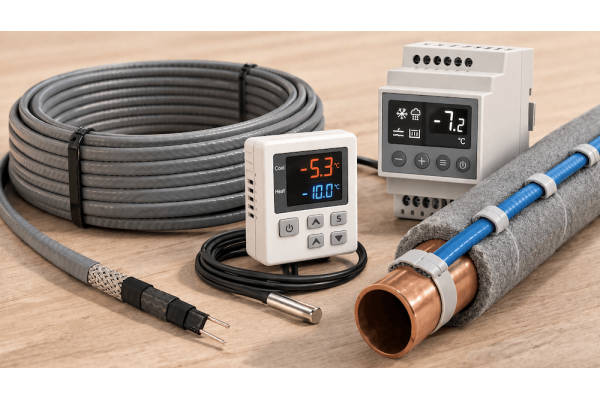

Який вибрати терморегулятор для саморегулюючого кабелю

Саморегулюючий гріючий кабель використовують для захисту труб від замерзання, обігріву покрівлі, водостоків і систем антиобледеніння. Особливість такого кабелю в тому, що він автоматично змінює потужність нагріву залежно від температури навколишнього середовища.

Якщо ви хочете детальніше розібратися в будові сучасних систем антиобледеніння, особливостях їх розрахунку та принципах роботи різних видів нагрівальних кабелів, рекомендуємо ознайомитися з нашим докладним посібником із проєктування та монтажу таких систем.

Посилання на статтю: «Системи антиобледеніння: принцип роботи, розрахунок, монтаж»

Тому у багатьох виникає питання: чи потрібен терморегулятор для саморегулюючого кабелю і який краще вибрати.

На практиці саморегулюючий кабель може працювати і без автоматики. Але встановлення терморегулятора дозволяє значно знизити витрату електроенергії і зробити систему більш зручною і безпечною.

Чи потрібен терморегулятор для саморегулюючого кабелю

Всередині саморегулюючого кабелю знаходиться спеціальна полімерна матриця, яка реагує на температуру. Коли стає холодніше, кабель збільшує потужність нагріву. Коли температура підвищується, потужність автоматично зменшується.

Однак кабель все одно залишається підключеним до мережі і продовжує споживати електроенергію.

Терморегулятор вирішує це завдання. Він повністю відключає живлення кабелю, коли температура стає вищою за задане значення, і включає систему знову при охолодженні.

Використання терморегулятора дозволяє:

• знизити витрату електроенергії
• продовжити строк служби кабелю
• автоматизувати роботу системи обігріву
• виключити постійну роботу кабелю

Особливо це важливо для довгих ліній гріючого кабелю.

Які терморегулятори підходять для гріючого кабелю

Для систем обігріву труб і антиобледеніння використовують різні типи автоматики — від простих температурних контролерів до більш складних систем керування.

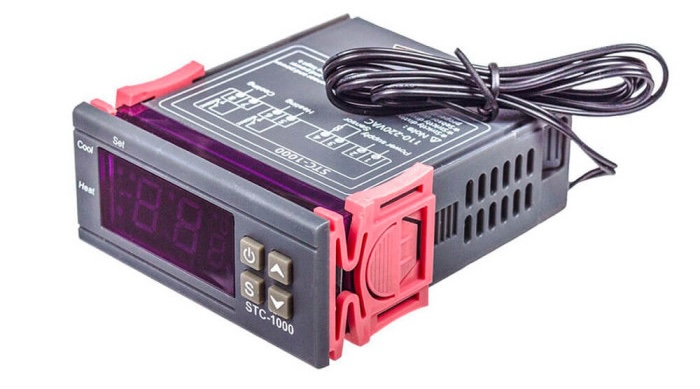

Терморегулятор STC-1000

Один із поширених варіантів — цифровий терморегулятор STC-1000.

Такий контролер має:

• цифровий дисплей
• виносний датчик температури
• можливість задати температуру включення і відключення
• просте налаштування

Датчик температури можна закріпити поруч із трубою або поруч із гріючим кабелем. Коли температура опускається нижче встановленого значення, терморегулятор включає кабель.

Такі пристрої добре підходять для:

• обігріву водопровідних труб
• захисту труб на вулиці
• невеликих систем сніготанення
• побутових систем антиобледеніння

Важливо враховувати одну особливість. У саморегулюючого кабелю при включенні виникає пусковий струм, який може перевищувати робочу потужність приблизно в 2,4–2,5 рази.

Тому терморегулятор STC-1000 частіше використовують для невеликих відрізків гріючого кабелю. Якщо лінія кабелю довга і потужність системи велика, може знадобитися встановлення додаткового реле або контактора.

Головна перевага такого терморегулятора — простота, доступна вартість і зрозуміле налаштування.

Під час підключення навіть невеликих систем важливо враховувати пускові струми саморегулюючого кабелю та правильно підбирати захисну автоматику. Це дасть змогу уникнути хибних спрацьовувань під час запуску та забезпечити стабільну роботу системи.

Посилання на статтю: «Який автомат ставити на саморегулюючий нагрівальний кабель»

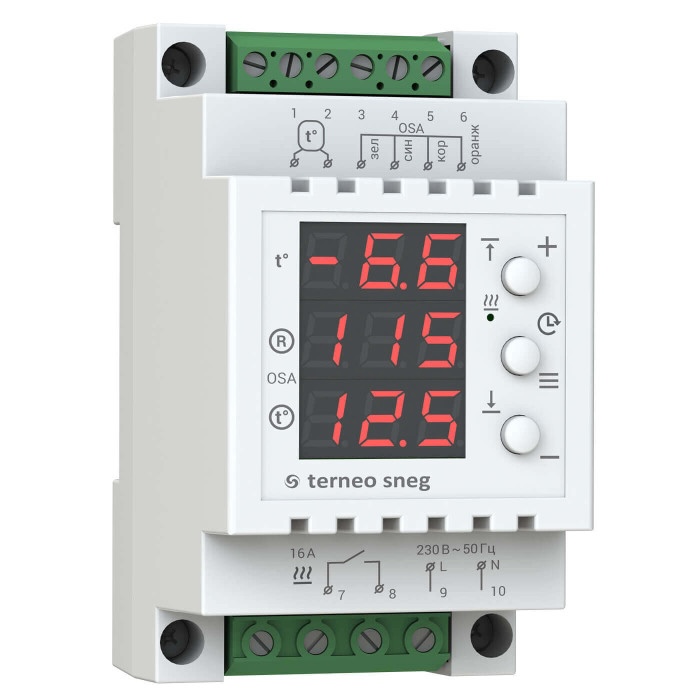

Терморегулятор для систем сніготанення Terneo Sneg

Для більш складних систем антиобледеніння і сніготанення використовують спеціалізовані контролери, наприклад Terneo Sneg.

Це більш просунута автоматика, яка працює не тільки за температурою, але і за наявністю опадів.

Система включає обігрів тоді, коли одночасно виконуються дві умови:

• температура опускається до заданого значення
• з'являється волога або опади

Така схема дозволяє значно знизити витрату електроенергії, тому що система не працює в суху морозну погоду.

Терморегулятори такого типу частіше використовують:

• в системах сніготанення покрівлі
• для обігріву водостоків
• на відкритих майданчиках
• у більш потужних системах антиобледеніння

Така автоматика особливо ефективна для довгих ліній гріючого кабелю і великих систем обігріву.

Чи можна подовжити датчик температури

У більшості терморегуляторів використовується виносний датчик температури. Його довжина зазвичай становить близько 1–2 метрів, і іноді цього недостатньо — наприклад, якщо терморегулятор встановлений всередині приміщення, а труба знаходиться на вулиці.

У таких випадках датчик можна акуратно подовжити звичайним проводом. Це досить поширена практика при монтажі систем обігріву.

Важливо дотримуватися кількох правил:

• використовувати якісний мідний провід
• добре ізолювати з'єднання
• захищати з'єднання від вологи

Після подовження датчик продовжує коректно вимірювати температуру і система працює у звичайному режимі.

Де правильно встановлювати датчик температури

Від правильного розташування датчика залежить коректна робота всієї системи.

Найкраще встановлювати датчик:

• поруч із гріючим кабелем
• безпосередньо на трубі
• під теплоізоляцією

Так датчик буде вимірювати реальну температуру труби, а не температуру повітря.

Небажано встановлювати датчик:

• поруч із джерелами тепла
• під прямими сонячними променями
• далеко від труби

У таких випадках терморегулятор може отримувати неправильні дані і включати кабель занадто рано або занадто пізно.

Ефективність роботи автоматики безпосередньо залежить від якості монтажу всієї системи. Правильне розташування кабелю, теплоізоляції та датчика температури забезпечує коректну роботу терморегулятора й знижує споживання електроенергії.

Посилання на статтю: «Як правильно встановити саморегулюючий кабель на трубу»

Коли терморегулятор обов'язковий

Є ситуації, коли встановлення терморегулятора практично обов'язкове.

Наприклад:

• довгі лінії гріючого кабелю
• системи обігріву покрівлі і водостоків
• обігрів труб великої протяжності
• системи, які працюють всю зиму
• дачі і заміські будинки, де господарі бувають тільки час від часу

Останній випадок зустрічається дуже часто. Багато власників дач приїжджають взимку тільки на вихідні або кілька разів на місяць.

У такій ситуації терморегулятор особливо корисний. Він автоматично включає систему обігріву, коли температура опускається нижче заданого значення, і відключає її при потеплінні.

Завдяки цьому труби залишаються захищеними від замерзання навіть тоді, коли господарів немає на місці. Можна не переживати, що під час сильних морозів система водопостачання перемерзне.

Без автоматики гріючий кабель або буде працювати постійно, або систему доведеться включати і вимикати вручну.

Практика показує, що системи обігріву труб найчастіше встановлюють саме там, де водопровід проходить через холодні зони: підпілля, підвали, неопалювані приміщення або зовнішні ділянки трубопроводу. У таких місцях температура може різко опускатися вночі або під час сильних морозів.

Якщо система обігріву працює разом із терморегулятором, вона автоматично реагує на такі зміни температури. Кабель включається тільки тоді, коли це дійсно необхідно, і вимикається після прогріву труби.

По суті, терморегулятор перетворює систему обігріву в автоматичний захист водопроводу від замерзання, який працює без участі власника.

Коли можна обійтися без терморегулятора

Іноді саморегулюючий кабель використовують без додаткової автоматики.

Це можливо в таких випадках:

• коротка ділянка труби
• тимчасова система захисту від замерзання
• аварійний обігрів
• невелика потужність системи

Але навіть у таких ситуаціях використання терморегулятора робить систему більш економічною і зручною.

Хоча саморегулюючий кабель здатний працювати без додаткової автоматики, використання терморегулятора дає змогу помітно скоротити споживання електроенергії. На практичних прикладах ми показали, наскільки змінюється вартість експлуатації системи за різних умов роботи.

Посилання на статтю: «Скільки електроенергії споживає саморегулюючий нагрівальний кабель»

На що звернути увагу при виборі терморегулятора

При виборі терморегулятора для саморегулюючого кабелю важливо враховувати кілька параметрів.

Максимальна потужність навантаження

Терморегулятор повинен витримувати потужність підключеного кабелю. Якщо система має велику потужність, може знадобитися використання додаткового реле або контактора.

Тип датчика

Для обігріву труб зручніше використовувати виносний датчик температури. Його можна закріпити безпосередньо на трубі або поруч із кабелем.

Діапазон регулювання температури

Для систем захисту труб зазвичай достатньо діапазону від −10 до +10 °C.

Умови встановлення

Якщо обладнання встановлюється на вулиці або у вологих приміщеннях, важливо враховувати захист корпусу і місце монтажу.

Правильно підібраний терморегулятор — лише один з елементів ефективної системи обігріву. Не менш важливо заздалегідь розрахувати потужність кабелю, визначити його довжину та вибрати відповідну схему монтажу. Комплексний підхід забезпечує надійний захист труб від замерзання та стабільну роботу системи протягом усього зимового сезону.

Посилання на статтю: «Як підібрати потужність і довжину нагрівального кабелю для труби»

Висновок

Саморегулюючий кабель здатний автоматично регулювати потужність нагріву, але використання терморегулятора робить систему обігріву більш економічною і зручною.

Для невеликих побутових систем обігріву труб часто використовують прості температурні контролери, наприклад STC-1000. Для більш потужних систем антиобледеніння покрівлі і водостоків застосовують спеціалізовані контролери, такі як Terneo Sneg, які враховують не тільки температуру, але і наявність опадів.

Правильно підібрана автоматика допомагає знизити витрату електроенергії і продовжити строк служби системи обігріву.

Якщо потрібно підібрати терморегулятор або саморегулюючий кабель для труб і систем антиобледеніння, спеціалісти інтернет-магазину ТеплаХатка допоможуть розрахувати потужність системи і підібрати відповідне обладнання.

Часті запитання

Чи можна використовувати саморегулюючий кабель без терморегулятора?

Так, саморегулюючий кабель може працювати і без додаткової автоматики. Його матриця автоматично зменшує потужність при підвищенні температури. Однак без терморегулятора кабель залишається постійно підключеним до мережі і продовжує споживати електроенергію. Тому використання терморегулятора дозволяє зробити систему більш економічною.

Яку температуру зазвичай встановлюють на терморегуляторі для гріючого кабелю?

Для захисту водопровідних труб найчастіше встановлюють температуру включення близько −3…0 °C і відключення близько +3…+5 °C. Такі налаштування дозволяють включати систему тільки тоді, коли з'являється ризик замерзання води в трубах.

Чи можна підключити довгий гріючий кабель напряму через терморегулятор?

Це залежить від потужності системи. При включенні саморегулюючий кабель має пусковий струм, який може бути в 2,4–2,5 раза вищим за робочу потужність. Якщо довжина кабелю велика, може знадобитися встановлення додаткового реле або контактора.

Де краще встановлювати датчик температури?

Датчик температури зазвичай встановлюють поруч із гріючим кабелем або безпосередньо на трубі під теплоізоляцією. У цьому випадку терморегулятор отримує більш точні дані і система включається в потрібний момент.

Чи можна подовжити датчик температури терморегулятора?

Так, у більшості випадків датчик можна подовжити звичайним мідним проводом. Головне — акуратно виконати з'єднання і добре захистити його від вологи.
