Модуль посилення потужності терморегулятора Castle TL-30

Модуль посилення потужності Castle TL-30 - рішення для підключення підвищеного навантаження

Силовий модуль Castle TL-30 призначений для збільшення навантаження, яке здатний витримувати терморегулятор. Пристрій дозволяє підключати системи теплої підлоги потужністю до 5,5 кВт.

Якщо потрібно підключити ще більше навантаження — просто використовуйте два модулі TL-30 паралельно, і ви отримаєте можливість керувати потужністю до 11 кВт.

Як працює модуль Castle TL-30

Castle TL-30 функціонує синхронно з терморегулятором: увімкнення та вимкнення модуля відбуваються одночасно з подачею сигналу від основного пристрою. Таким чином, він не спотворює алгоритм керування системою обігріву.

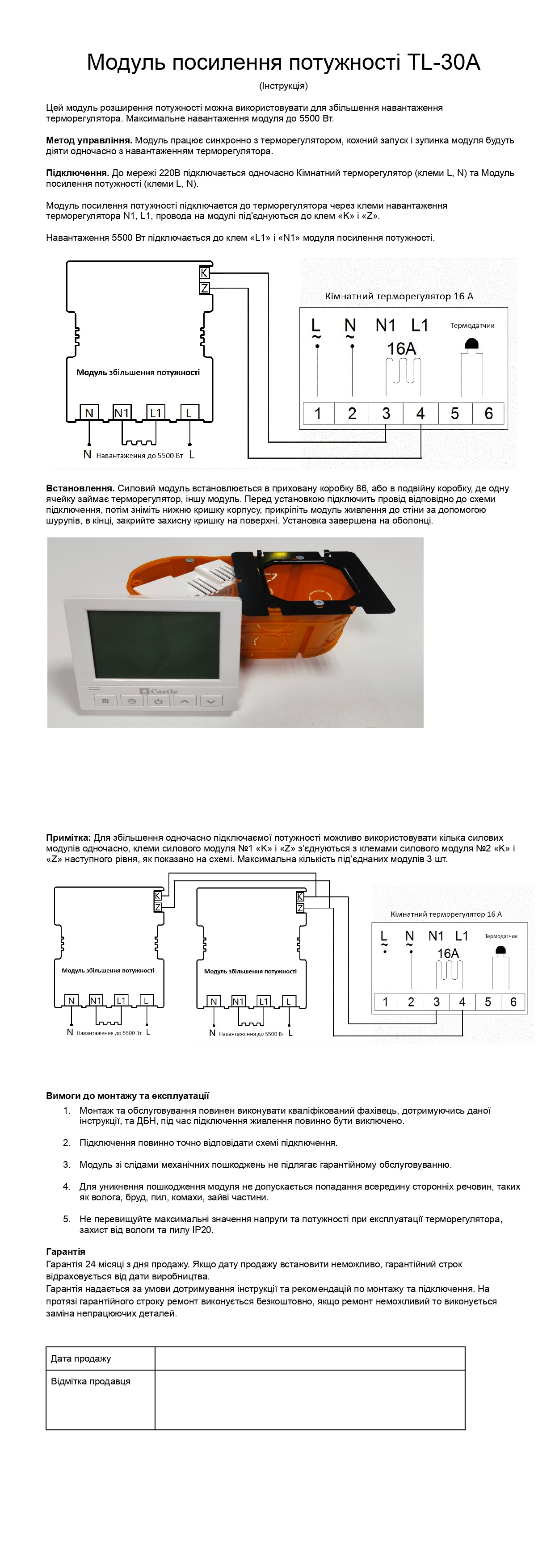

Підключення модуля

Підключення здійснюється таким чином:

• Кімнатний терморегулятор та модуль підключаються до мережі 220 В через клеми L та N.
• Силовий модуль з'єднується з клемами навантаження терморегулятора (N1 та L1), а на самому модулі використовуються контакти «K» та «Z».
• Навантаження, що підключається (до 5500 Вт) приєднується до вихідних клем «L1» і «N1» на модулі Castle TL-30.

За потреби можна з'єднати до трьох модулів послідовно.

Монтаж пристрою

Castle TL-30 монтується в стандартну монтажну коробку діаметром 86 мм або подвійну коробку — разом з терморегулятором.

1. Спершу підключіть усі дроти за схемою.
2. Зніміть нижню кришку корпусу.
3. Закріпіть модуль на стіні за допомогою шурупів.
4. Встановіть кришку захисту.

Важливо! Усі роботи повинні виконуватися кваліфікованим спеціалістом при відключеному електроживленні.

Важливі вимоги та рекомендації

• Підключення та встановлення повинні відповідати ДБН та інструкції виробника.
• Модуль з механічними пошкодженнями не підлягає гарантійному обслуговуванню.
• Заборонено потрапляння всередину вологи, пилу, комах та сторонніх предметів.
• Не перевищуйте допустимих параметрів – напруга, потужність, умови експлуатації (ступінь захисту IP20).

Гарантія

Виробник надає гарантію 24 місяці з відсутності чека гарантійний термін відраховується від дати виробництва.
