Системы антиобледенения: принцип работы, просчет, монтаж

Каждую зиму проблема образования льда на крышах, лестницах и открытых площадках становится всё более актуальной. Образование сосулек на крыше — это не только эстетическая проблема, но и опасность для здоровья. Падение льда может привести к серьезным травмам прохожих и повреждению автомобилей, припаркованных рядом. В некоторых случаях ущерб от разрушения кровли или падения снежных масс может достигать десятков тысяч гривен. Помимо этого, необходимо учитывать расходы на ремонт поврежденных конструкций.

Традиционные методы борьбы с оледенением, такие как механическая уборка снега или использование химических реагентов, часто оказываются неэффективными и затратными. Химические реагенты могут не только повреждать кровельное покрытие, но и наносить вред окружающей среде. Например, для уборки кровли площадью 100 м² традиционным способом требуется от 4 до 5 часов работы двух специалистов, что может обойтись в 2000-3000 гривен за один цикл чистки.

В таких условиях установка системы антиобледенения становится не просто удобным, а и экономически оправданным решением. Современные системы антиобледенения позволяют эффективно предотвратить образование льда и снега, работая круглосуточно без необходимости участия человека, что помогает значительно сэкономить на регулярной очистке.

Из чего состоят системы антиобледенения

Эффективность системы антиобледенения зависит от правильного выбора компонентов и их взаимодействия. Каждый элемент системы выполняет свою уникальную функцию в общей защите от льда и снега.

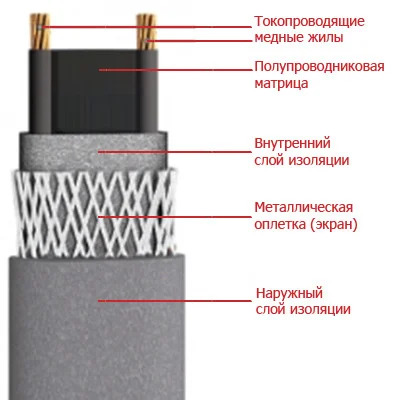

Нагревательные кабели — это ключевой элемент системы. Они могут быть двух типов:

• Резистивные кабели, которые поддерживают постоянную мощность нагрева, обеспечивая стабильную температуру независимо от внешних условий.
• Саморегулирующиеся кабели, способные изменять мощность нагрева в зависимости от температуры поверхности, что помогает экономить электроэнергию.

В зависимости от конструкции кабели могут быть одножильными, двухжильными или секционными. Наиболее эффективными считаются двухжильные кабели, которые обеспечивают хорошую теплоотдачу при умеренном потреблении энергии. Мощность кабелей варьируется от 16 до 40 Вт на метр, что позволяет подобрать оптимальный вариант для различных условий эксплуатации.

Если вы выбираете кабель для обогрева труб и не уверены, что лучше — саморегулирующийся или резистивный, рекомендуем ознакомиться с подробным сравнением этих технологий. В статье разобраны отличия по энергопотреблению, сроку службы, особенностям монтажа и областям применения.

Ссылка на статью: «Какой греющий кабель выбрать для трубы: саморегулирующийся или резистивный»

Термостаты и системы управления отвечают за автоматическое управление системой антиобледенения. Современные термостаты оснащены цифровыми дисплеями и предоставляют возможность точно настроить параметры работы системы, включая:

• Температуру включения и выключения системы
• Продолжительность работы в разных режимах
• Мощность нагрева
• Зоны обогрева

Датчики температуры и влажности являются "органами чувств" системы, отслеживая текущие условия окружающей среды и передавая данные на блок управления. Датчики могут располагаться:

• На открытом воздухе для измерения температуры окружающей среды
• В водостоках для обнаружения наличия талой воды
• На поверхности кровли для контроля образования льда

Крепежные элементы обеспечивают надежную фиксацию нагревательных кабелей на кровле, лестницах и других поверхностях, подверженных обледенению. Для монтажа на кровле используются специальные крепежи, которые не повреждают кровельное покрытие. Применяются также ленты для установки на плоских поверхностях, клипсы для водостоков, защитные короба и монтажные сетки для больших площадей.

Для равномерного распределения тепла шаг крепления кабеля обычно составляет 25-35 см, что позволяет достичь эффективного нагрева. В случае монтажа кабеля в водостоках, его укладка может быть выполнена зигзагообразно для увеличения теплоотдачи.

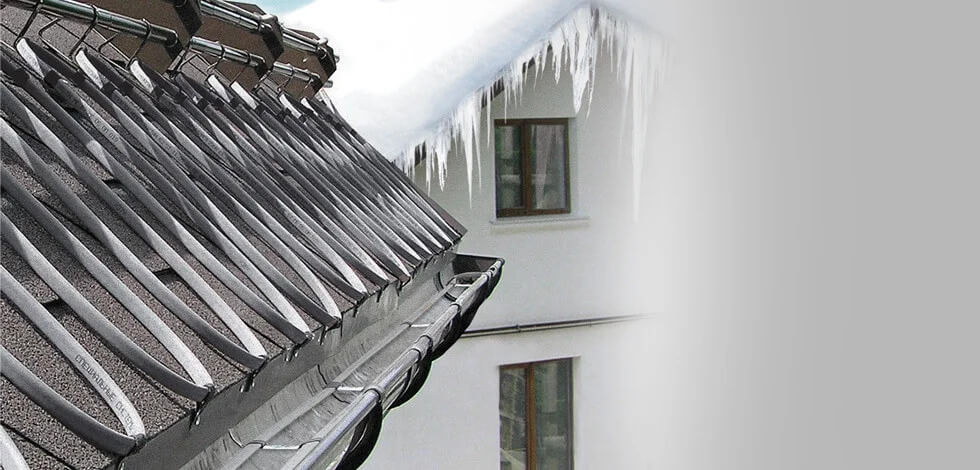

Как работает система антиобледенения

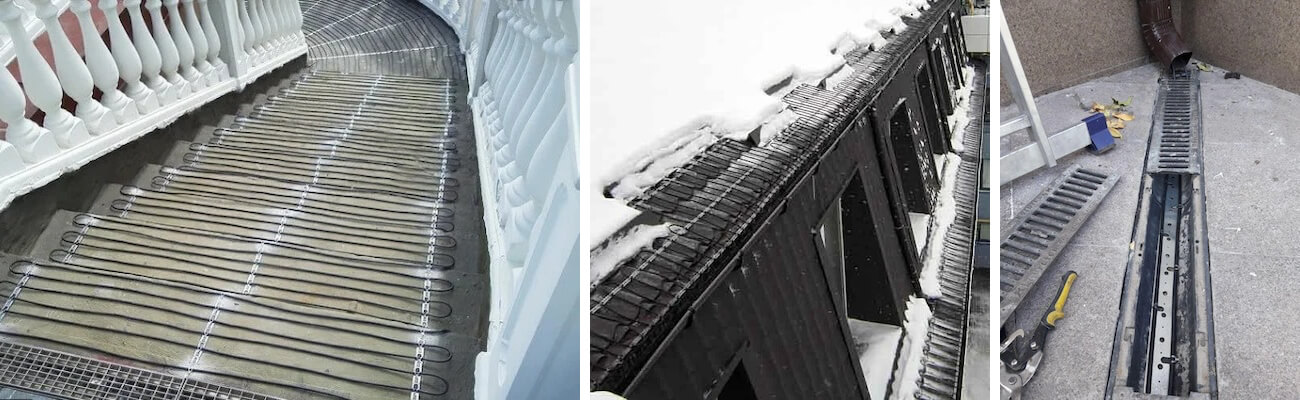

Системы антиобледенения эффективно решают проблему образования льда и сосулек, что особенно актуально в зимний период. Образование льда на кровлях, лестницах и других открытых площадках может не только повредить имущество, но и привести к серьезным травмам. Падение сосулек и снежных масс может нанести ущерб до десятков тысяч гривен, не считая стоимости ремонта кровли. Традиционные методы, такие как использование химических реагентов и механическая очистка, часто неэффективны и требуют постоянных усилий.

Антиобледенительные системы позволяют эффективно предотвращать образование льда на объектах, а их автоматизированная работа снижает необходимость в ручной очистке снега. Они функционируют круглосуточно, экономя ресурсы и обеспечивая надежную защиту от льда и снега.

Принцип работы системы основан на поддержании температуры поверхности выше точки замерзания воды, что препятствует образованию льда и накоплению снега.

Алгоритм работы системы начинается с того, что датчики температуры, установленные на крыше, лестницах или водостоках, фиксируют понижение температуры до установленного значения (обычно +5°C). При наличии влаги система активирует нагревательные кабели. В зависимости от температуры окружающей среды мощность нагрева регулируется автоматически. Для саморегулирующихся кабелей этот процесс происходит на молекулярном уровне: чем холоднее, тем больше тепла выделяется кабелем.

Для кровли поддерживается оптимальная температура около +5...+10°C, достаточно для таяния снега. В водостоках температура может быть немного выше — до +15°C для беспрепятственного стока воды.

Энергоэффективность системы достигается за счет того, что она работает только в необходимые моменты. При температуре выше +5°C или отсутствии влажности система переходит в режим ожидания. Среднее потребление энергии для защиты кровли площадью 100 м² за сезон составляет около 400-600 кВт·ч.

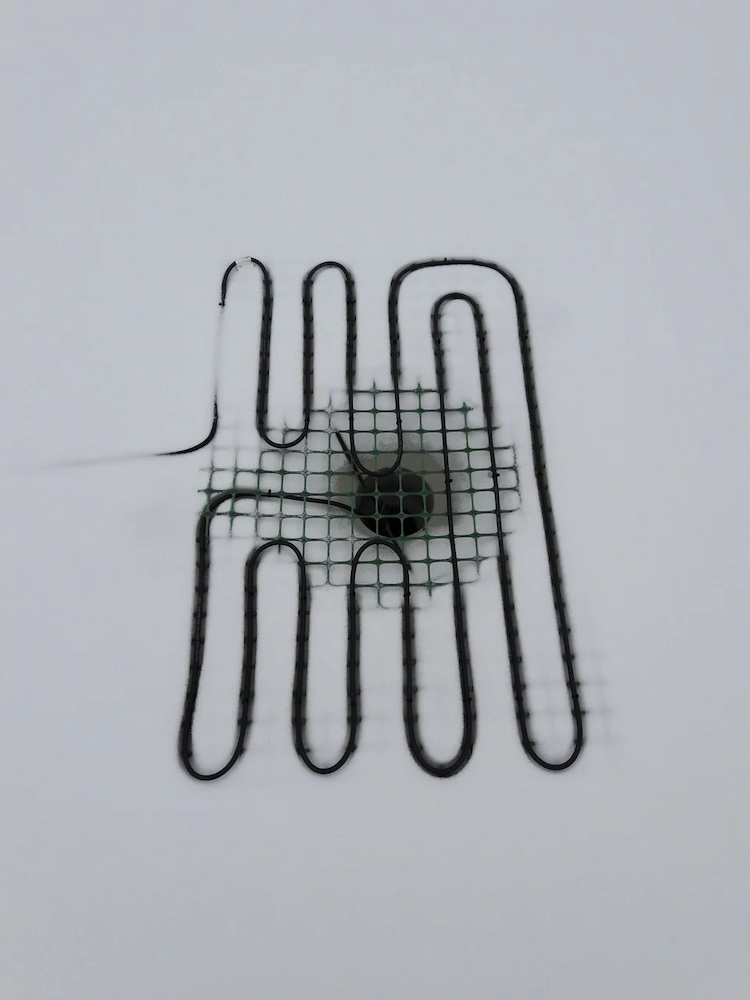

Эффективность и энергопотребление системы антиобледенения

Расчет необходимой мощности системы антиобледенения проводится с учетом множества факторов. Для типовых объектов существуют следующие нормативы:

• Кровельные материалы и карнизы: 200-300 Вт/м²
• Водостоки и желоба: 30-40 Вт на погонный метр
• Открытые площадки: 250-350 Вт/м²
• Ступени и пандусы: 300-400 Вт/м²
• Защита трубопроводов: устанавливаются нагревательные кабели мощностью 16-35 Вт на погонный метр для труб диаметром до 50 мм

Оптимизация работы системы достигается за счет правильной настройки автоматики. Рекомендуемые параметры включения:

• Температура воздуха: от +5°C до -15°C
• Наличие влажности: от 20% и выше
• Время задержки отключения: 1-2 часа после прекращения снегопада

К примеру, для защиты кровли частного дома площадью 150 м² с длиной карнизов 40 метров требуется:

• Нагревательный кабель общей мощностью 8-10 кВт
• Среднее время работы системы: 6-8 часов в сутки во время снегопада
• Месячное потребление электроэнергии: 1400-1800 кВт·ч

Сроки окупаемости системы зависят от интенсивности эксплуатации:

• Для частных домов: 2-3 зимних сезона
• Для коммерческих объектов: 1-2 зимних сезона
• Для общественных зданий: 1 зимний сезон

Важным фактором эффективности является зонирование системы. Разделение на независимые контуры позволяет включать обогрев только там, где это действительно нужно. Например, южная сторона кровли может требовать меньшей мощности обогрева, чем северная, а ступени могут обогреваться только в часы активного движения людей.

Расход электроэнергии зависит не только от мощности кабеля, но и от температуры окружающей среды, качества утепления объекта и режима работы автоматики. Подробнее о реальном энергопотреблении и примерах расчётов читайте в отдельной статье.

Ссылка на статью: «Сколько электроэнергии потребляет саморегулирующийся греющий кабель»

Просчет и монтаж системы снеготаяния

Для эффективной защиты крыши и водосточной системы от наледи и сосулек вам потребуется:

• Греющий кабель – основной нагревательный элемент.
• Крепежные элементы – монтажная лента для горизонтальных поверхностей, металлический трос для вертикальных участков.
• Контроллер – терморегулятор или метеостанция для автоматического управления.
• Датчики – контролируют влажность и температуру.

Основные этапы монтажа

1. Расчет системы

Перед началом работ необходимо составить схему прокладки кабеля. Варианты установки:

• Обогрев только водосточной системы
  Подходит для хорошо утепленных крыш с небольшими карнизными свесами. Расчет длины греющего кабеля: L кабеля = (длина желоба + длина водостока) × 2 + ширина желоба + ширина водостока
• Комплексный обогрев крыши и водостока
  В этом случае измеряют периметр крыши, длину свеса и рассчитывают по формуле: L кабеля = (длина крыши в м/0,3) × (длина свеса + 0,3) + длина крыши

Например, при крыше длиной 10 м, желобах 10 м, водостоке 3 м (ширина 0,15 м) и свесе 0,4 м:
L на кровлю = 10/0,3 × (0,4 + 0,3) + 10 = 33,3 м
L на желоб и водосток = (10 + 2) × 2 + 0,15 + 0,15 = 24,3 м

2. Подбор мощности

Суммарная длина кабеля: 33,3 + 24,3 = 57,6 м
Средняя мощность кабеля – 25 Вт/м, значит, потребуется:
57,6 × 25 = 1440 Вт
Этот параметр важен при выборе автоматики и расчетах питающих проводов.

Правильный расчёт длины и мощности нагревательного кабеля особенно важен при защите трубопроводов от замерзания. Если необходимо подобрать кабель именно для трубы, воспользуйтесь отдельной инструкцией с примерами расчётов для разных диаметров труб и условий эксплуатации.

Ссылка на статью: «Как подобрать мощность и длину греющего кабеля для трубы»

Немаловажно, при подборе мощности автомата учесть пусковые токи саморегулирующего кабеля – в среднем это коэффициент 2,5.

Подробнее о выборе автоматического выключателя, расчёте номинала и учёте пусковых токов саморегулирующегося кабеля мы рассказали в отдельном материале.

Ссылка на статью: «Какой автомат ставить на саморегулирующийся греющий кабель»

3. Подготовка к установке

• Проверяем кабель на целостность.
• Устанавливаем отдельный УЗО или дифавтомат, соответствующий мощности системы.
• Размещаем распределительные коробки в местах соединения проводов.

Для мощных систем (3000 Вт) требуется магнитный пускатель и метеостанция (Terneo Sneg).

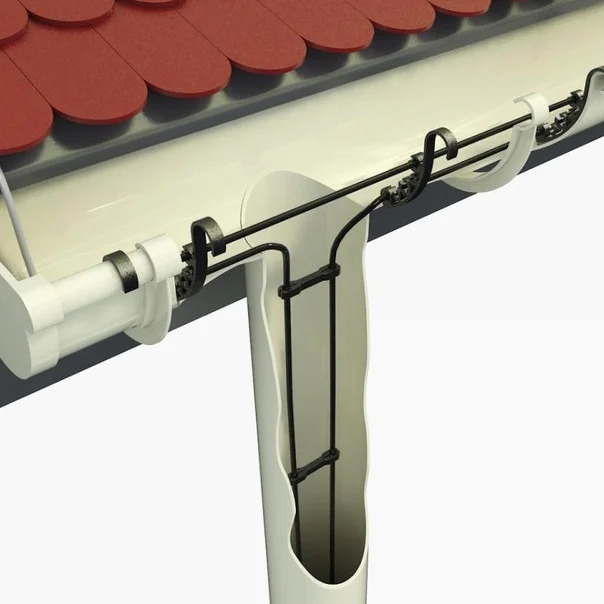

4. Раскладка греющего кабеля

• На земле заранее формируем петли для желобов и водостоков.
• Через каждые 30–50 см фиксируем кабель монтажной лентой, выдерживая шаг 10 см.
• Вдоль водосточной части протягиваем металлический трос для надежной фиксации.

От правильной схемы укладки напрямую зависит эффективность всей системы. Если необходимо разобраться, когда используется змейка, петли, прямая или спиральная укладка, рекомендуем ознакомиться с подробной статьёй, где рассмотрены схемы монтажа и наиболее распространённые ошибки.

Ссылка на статью: «Как правильно уложить греющий кабель на трубу: схемы монтажа и частые ошибки»

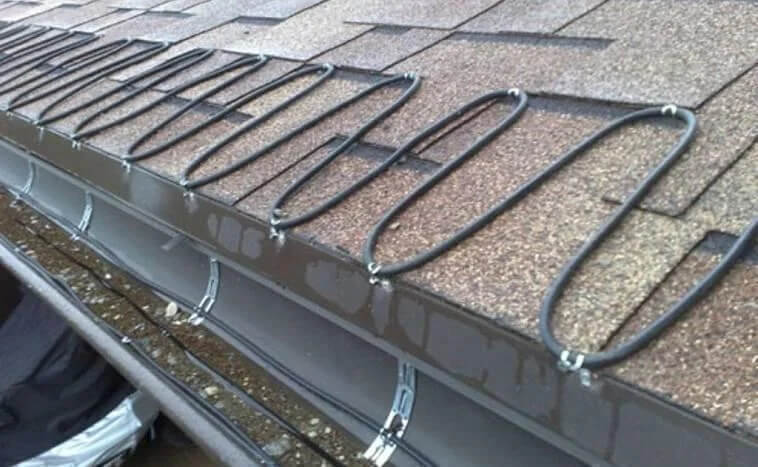

5. Установка на крыше

• На кровле монтируем крепежные планки или используем монтажную ленту.
• Кабель укладываем спиралью и фиксируем на крыше.

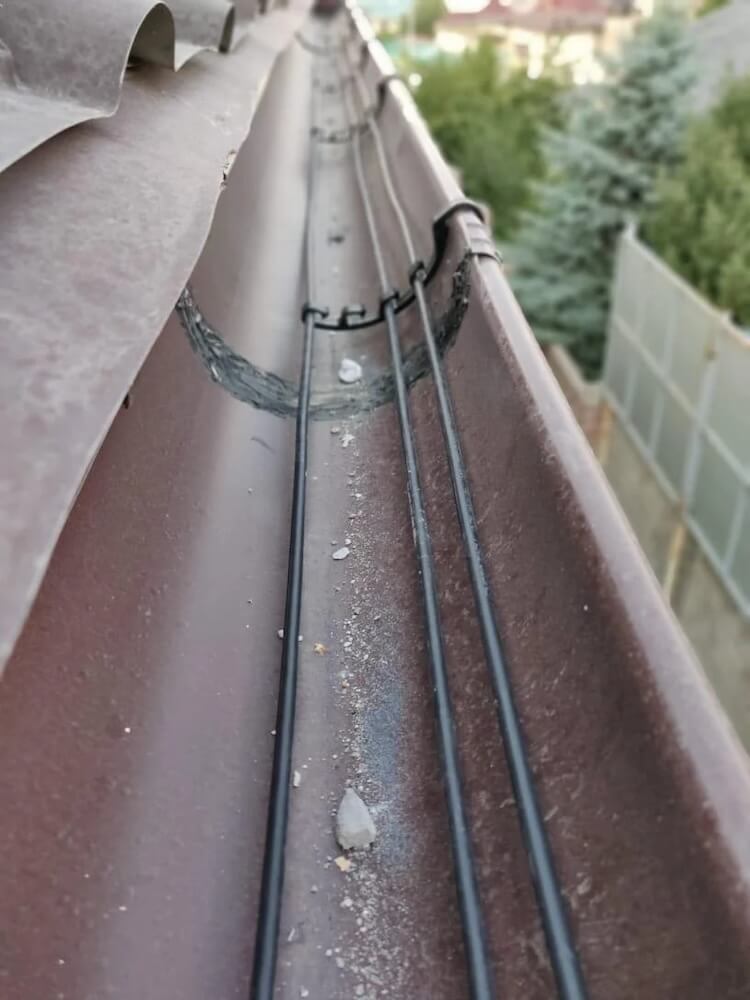

• Закрепляем подготовленный кабель в желобах и водостоках.
• Петлю в водостоке фиксируем тросом на карнизе крыши.
• При нехватке длины питающего провода соединение выполняем в монтажной коробке.

Несмотря на то, что принципы монтажа схожи, установка нагревательного кабеля на трубопровод имеет свои особенности. Подробную инструкцию по креплению кабеля на трубе, выбору способа монтажа и теплоизоляции можно посмотреть в отдельной статье.

Ссылка на статью: «Как правильно установить саморегулирующийся кабель на трубу»

Управление и автоматизация

Современные системы антиобледенения предлагают различные варианты управления, от простых механических термостатов до интеллектуальных систем с удаленным доступом. Выбор метода управления оказывает непосредственное влияние на эффективность работы системы и удобство ее эксплуатации.

Механические термостаты являются простым решением. Они включают обогрев при падении температуры ниже заданного значения. Такие устройства надежны и просты в использовании, но не учитывают наличие влажности и других факторов. Стоимость простого термостата начинается от 1000 гривен, что делает его доступным решением для небольших систем.

Электронные термостаты с датчиками температуры и влажности обеспечивают более точное управление. Они анализируют оба параметра и включают систему только при реальной угрозе оледенения. Это позволяет сэкономить до 30-40% электроэнергии по сравнению с простыми термостатами. Такие устройства могут управлять несколькими зонами обогрева независимо друг от друга.

Интеграция с системами умного дома открывает новые возможности управления:

• Удаленный мониторинг состояния системы
• Автоматическая корректировка настроек на основе прогноза погоды
• Отправка сообщений о работе системы
• Сбор статистики энергопотребления
• Координация работы с другими системами дома

Дистанционное управление через мобильное приложение позволяет контролировать систему из любой точки мира:

• Включать и отключать обогрев отдельных зон
• Настраивать температурные режимы
• Получать информацию о текущем состоянии
• Просматривать историю работы
• Анализировать эффективность системы

Мониторинг работы системы включает контроль следующих параметров:

• Температура поверхности в разных зонах
• Наличие влаги в критических точках
• Мощность
• Время работы каждой зоны
• Исправность всех компонентов

Правильно подобранный терморегулятор позволяет снизить потребление электроэнергии и полностью автоматизировать работу системы обогрева. Если вы ещё не определились с моделью, рекомендуем ознакомиться с нашим подробным руководством по выбору терморегулятора для саморегулирующегося кабеля.

Ссылка на статью: «Какой выбрать терморегулятор для саморегулирующегося кабеля»

Почему ставят именно кабель Castle

Castle — это саморегулирующийся кабель, который не нужно постоянно включать и выключать. Он сам подстраивается под температуру: похолодало — греет сильнее, потеплело — снижает нагрев. Никаких перегревов, лишних киловатт и сгоревших труб.

Работает стабильно даже при -30°C. Изоляция прочная, не боится воды, солнца, снега и механических нагрузок. Крепится легко. Подходит и для крыши, и для водостоков, и для труб. Один раз поставил — и забыл. Проверенный вариант, особенно если не хочется переделывать каждую зиму.

После завершения монтажа рекомендуется убедиться, что система работает корректно. Проверить исправность кабеля можно самостоятельно с помощью мультиметра и нескольких простых измерений, не прибегая к демонтажу системы.

Ссылка на статью: «Как проверить, работает ли саморегулирующийся кабель»

Часто задаваемые вопросы

Сколько кабеля брать на 10 м желоба?
Обычно 20–25 метров. Кабель кладут в два ряда, плюс запас на повороты и подключение.

Нужен термостат?
Не обязательно. Кабель сам регулирует нагрев. Но если хочешь экономить ещё больше — терморегулятор поможет.

Можно подключать в розетку?
Если кабель с заводской вилкой и автоматом — да. Но лучше ставить УЗО, особенно если монтаж стационарный.

Чем Castle лучше обычных кабелей?
Он не перегревается, не боится морозов, греет только когда нужно. Работает стабильно и долго.

Если спустя некоторое время после установки система начала работать нестабильно, не всегда причиной является сам кабель. На работу обогрева могут влиять ошибки монтажа, повреждение соединительных элементов, проблемы с питанием или автоматикой. Возможные причины и способы диагностики подробно рассмотрены в отдельной статье.

Ссылка на статью: «Почему может не работать саморегулирующийся греющий кабель»

Заключение

Системы антиобледенения — это надёжное решение для защиты крыш, водостоков, тротуаров и других объектов от наледи и снега. Грамотный подбор оборудования, точный просчёт мощности и качественный монтаж обеспечат эффективную и долговечную работу системы. Если вы ищете надёжные антиобледенительные решения, в интернет-магазине «ТеплаХатка» вы найдёте широкий выбор нагревательных кабелей, терморегуляторов и комплектующих по выгодным ценам. Создайте комфорт и безопасность зимой вместе с «ТеплаХатка»!
